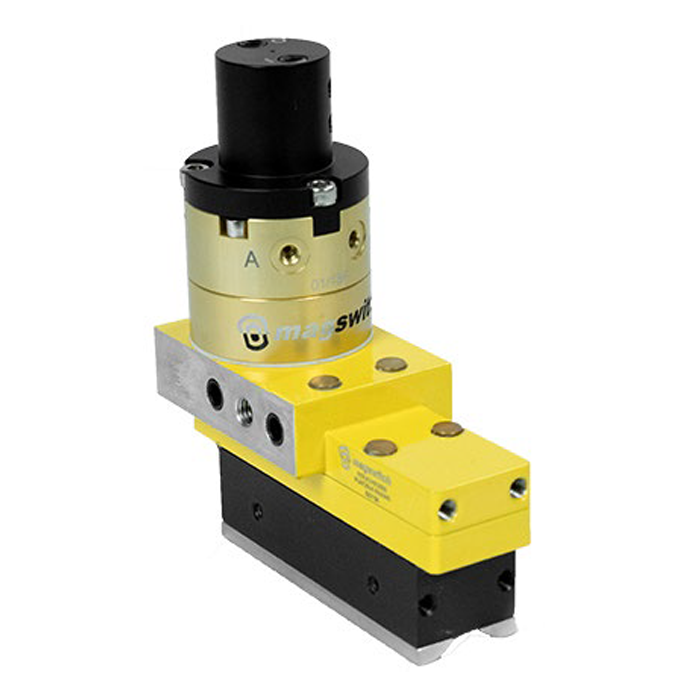

PLAY 20X4 NAAMS SH – 81401725 – Mag-Tools von Magswitch

PLAY 20X4 NAAMS SH - 81401725

Verkaufspreis$0.00

Der Magnetgreifer Magswitch PLAY 20x4 SH nutzt linear angeordnete Magnete, um die Reichweite des Magnetfelds zu vergrößern. Die SH-Version ermöglicht zusätzlich die Handhabung von Hochtemperaturteilen. Spezielle Polschuhe können am PLAY 20x4 SH angebracht werden, um die Haltekraft bei unebenen Teilen zu erhöhen. Die vergrößerte Auflagefläche sorgt für Stabilität beim Handling langer Teile. Dank seiner kompakten Bauweise eignet sich der PLAY 20x4 SH hervorragend für die Handhabung von Hochtemperaturteilen an Robotern oder in Schweißvorrichtungen.

*Für den Betrieb werden Stangenschuhe benötigt, diese sind im Lieferumfang enthalten.

SPEZIFIKATIONEN

Maximale Abreißkraft 1,2 183.9 lb / 83.43 kg
Maximale Scherkraft 1,2 55.84 lb / 25.33 kg
Dicke für De-Stack 3 0.375 in / 9.5 mm
Mindestbetätigungsdruck 30-Psi / 2.07-Leiste
Maximaler Betätigungsdruck 145-Psi / 10.00-Leiste
Betätigungsdruck außerhalb des Ziels 56-Psi / 3.86-Leiste
Aktuatorvolumen 0.92 in3 / 15 cm²3
Luftanschlussgewinde 2x M5x0.8
Nettogewicht 2.62 lb / 1.19 kg
Maximale Anwendungstemperatur 302 °F / 150 °C
Individueller Magnetpol-Footprint 3.8 x 1.2 Zoll / 96.2 x 31.12 mm
Montageoptionen 2x Seite: Ø6-M8-Ø6
1x Rückseite: Ø6-M8-Ø6
1x Vorderseite: M6-M6

Maximale Kraft

Materialstärke – mm (Zoll) 0.4
(0.016)		 0.6
(0.024)		 1
(0.039)		 1.5
(0.059)		 1.9
(0.075)		 2.7
(0.106)		 3.5
(0.138)		 4.76
(0.187)
Maximale Kraft 1,2
- kg (lbs)		 6.00
(13.2)		 8.90
(19.6)		 17.83
(39.3)		 26.57
(58.6)		 43.03
(94.9)		 57.37
(126.5)		 77.40
(170.6)		 83.43
(183.9)
  • SWL (Safe Working Load) = Maximale Kraft5 / Sicherheitsfaktor (≥5)
  • 1Die Ermittlung erfolgte im Labor an 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und optimierten Polschuhen. Zahlreiche Faktoren beeinflussen die tatsächliche Auslösekraft und die sichere Arbeitslast in der jeweiligen Anwendung. Wenden Sie sich an einen Anwendungstechniker von Magswitch und testen Sie den Magswitch vor dem Einsatz in der jeweiligen Anwendung.
  • 2Alle Daten gelten für das Gerät mit montierten Flachpolschuhen (8800172).
  • 3Getestet und ermittelt mit zwei SAE1018 Stahlblechen L=200mm B=200mm Dicke=4mm.
  • 4Die Werte können um +/- 5% variieren.
  • 5Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.

Standard-Kits erhältlich

Produkt-SKU Produktbeschreibung*
88002148 PSK, PLAY20X4 NAAMS, FLAT/V COMBO, HIGH HEAT, NICKEL
