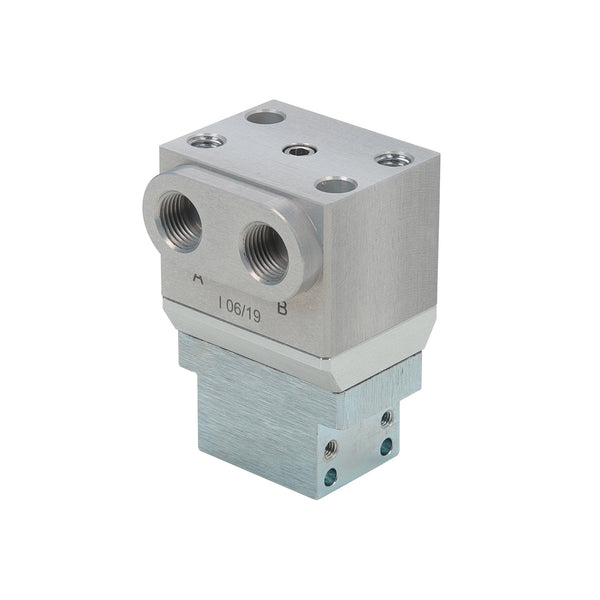

Magnetschalter T20 - 81401258

Magswitch T20 - 81401258, , Mag-Tools,Mag-Tools - Magswitch Tools
Magswitch T20 - 81401258, , Mag-Tools,Mag-Tools - Magswitch Tools
Magswitch T20 - 81401258, , Mag-Tools,Mag-Tools - Magswitch Tools

Magnetschalter T20 - 81401258

Schreiben Sie eine Rezension
$1,268.00
$1,268.00
Versand wird an der Kasse berechnet.
Menge muss 1 oder mehr sein

Der Magswitch T20 ist kompakt und leistungsstark und verfügt über modernste Technologieverbesserungen und präzise Montageschnittstellen. Dieses Werkzeug eignet sich hervorragend für Vorrichtungen, die Positionierung von Stiften und die Handhabung von Dünnteilmaterialien. Zusätzliche kundenspezifische Polschuhgeometrie ermöglicht extreme Flexibilität bei Anwendungen. Dieses Tool passt genau zu Ihrem nächsten Projekt!

MERKMALE UND VORTEILE

  • Größere Flughäfen (G1/8) für erhöhte Kompatibilität und robuste Verbindungen
  • Hergestellt mit Präzisionstoleranzen und NAAMS-Montage auf der Oberseite
  • Das Werkzeug ist mit einer von außen zugänglichen Handhilfsbetätigung ausgestattet
  • Abmessungen 54 x 36 x 32.5 und maximale Losbrechkraft von 75.4 lbs/34 kg*
  • Bei Stromausfall und Wartungsinspektionen ist die externe manuelle Überbrückung enthalten, die den Tag rettet!

ZUBEHÖR (separat erhältlich)

Produkt-SKU Produktname
8800864 T20 Prox-Kappen-Kit
8800840 Standard-Polschuh-Kit T20
8800906 T20 Pin Clamp Pole Schuhset
8800878 T20 Thin Optimized Pole Schuhset
88001122 PSK, T20, 135° V-CUT STANGENSCHUH
88001444 RÜSTUNGSSATZ, T20, STANDARD BIN PICKING
88001445 PSK, T20, FLACHSTAHLSCHUHE. RÜSTUNG BEREIT
88001446 PSK, T20, 135 Grad V-CUT STANGENSCHUHE, ARMOR READY
88001447 PSK, T20, 155 Grad V-CUT STANGENSCHUHE, ARMOR READY
8800997 HALTERUNGSSATZ, T20, ERSETZT AR20 NAAMS KNS
8800999 HALTERUNGSSATZ, T20, ERSETZT AR20 NAAMS, OBERE LÖCHER
8800998 HALTERUNGSSATZ, T20, ERSETZT AR20 NAAMS KNE
88001016 HALTERUNGSSATZ, T20, ERSETZT AR20 NAAMS, VORDERE LÖCHER

* Pole Schuhe sind erforderlich. Nicht im Basiswerkzeug enthalten.

SPEZIFIKATIONEN

Maximale Abreißkraft 1,2 75lbs / 34kg
Maximale Scherung 1,2 22lbs / 10kg
Minimale Dicke zum Entstapeln 3 0.118in / 3.0mm
Gesamthöhe 2.1in / 54.0mm
Gesamtlänge 1.4in / 36.0mm
Gesamtbreite 1.3in / 32.5mm
Nettogewicht 0.42 lbs / 0.19 kg
Magnetpol-Fußabdruck 1.4 × 0.8 Zoll / 36.0 × 21.0 mm
Maximal zulässiger Druck 90 psi / 0.62 MPa
Materialstärke - mm (in) 0.5
(.020)		 0.6
(.024)		 0.7
(.028)		 0.8
(.031)		 1
(.039)		 1.5
(.059)		 2
(.079)		 3
(.118)		 4
(.157)
Maximale Kraft - kg (lbs) 4.1
(9.0)		 5.1
(11.2)		 6.5
(14.3)		 8.2
(18.1)		 13.2
(29.1)		 17.9
(39.5)		 25.6
(56.4)		 34.2
(75.4)		 34.2
(75.5)
Erforderlicher Luftdruck 4 - Balken (psi) 3.0
(44)		 3.0
(44)		 2.8
(41)		 2.8
(41)		 2.6
(38)		 2.4
(35)		 2.2
(32)		 2.2
(32)		 2.2
(32)
  • SWL (Safe Working Load) = Maximale Kraft5/ Sicherheitskraft (≥5)
  • 1Bestimmt in Laborumgebung auf 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und optimierten Polschuhen. Viele Faktoren tragen zur tatsächlichen Abreißkraft und sicheren Arbeitslast in jeder Anwendung bei. Wenden Sie sich vor der Bereitstellung an einen Magswitch-Anwendungsingenieur und testen Sie den Magswitch in jeder Anwendung.
  • 2Alle Daten gelten für Geräte mit installierten Flachstangenschuhen.
  • 3Bestimmt mit SAE1018 Stahl L = 200 mm B = 200 mm.
  • 4Die Werte können um +/- 5% variieren.
  • 5Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
