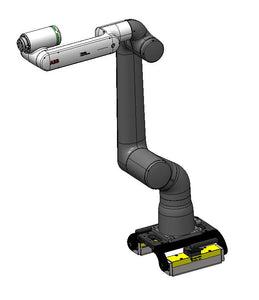

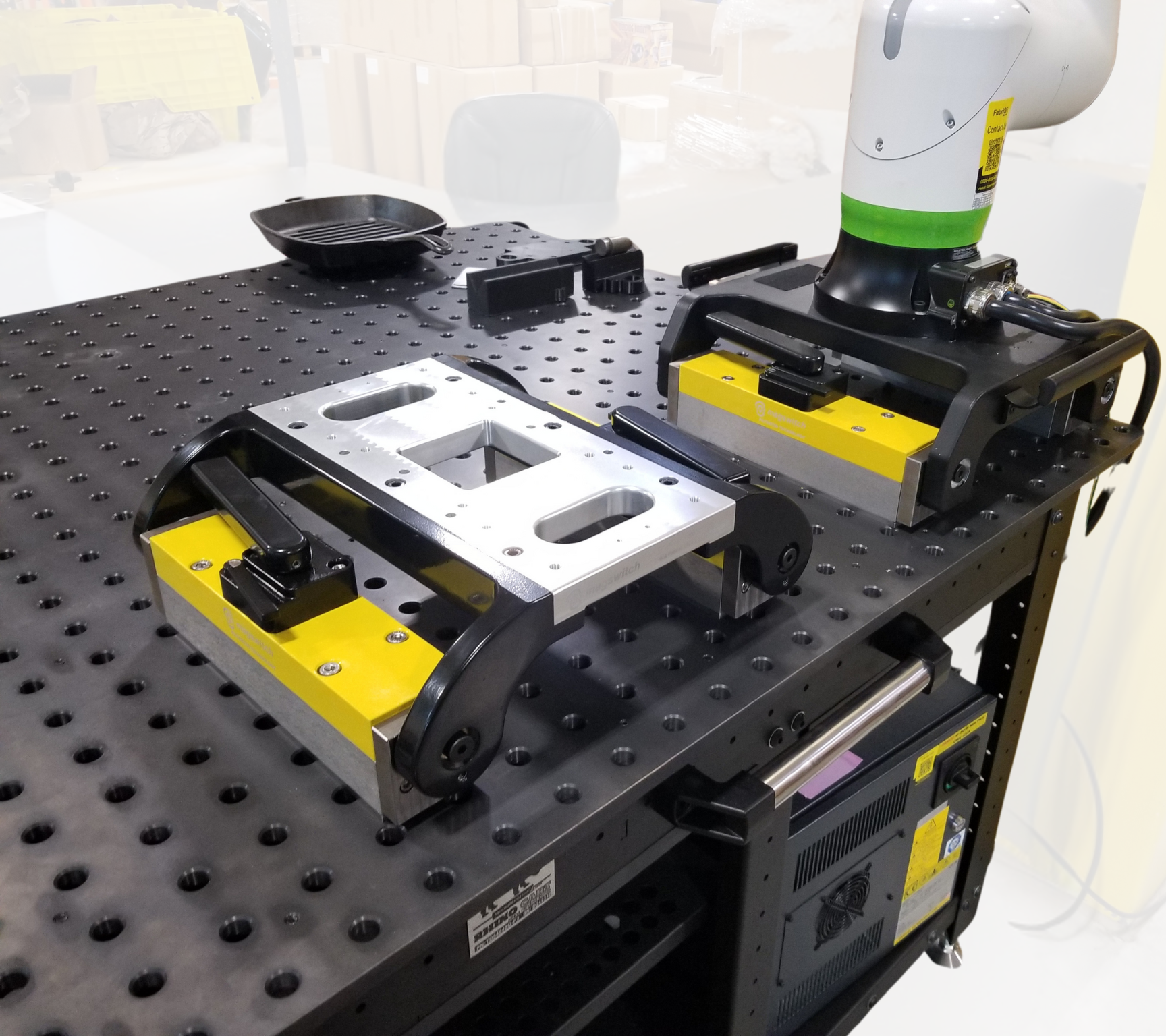

MagWing-Paare können flach oder schwenkbar verankert werden, um die Montage an zylindrischen ferromagnetischen Oberflächen zu ermöglichen. Kunden können eigene Basen für die MagWings entwerfen, um Bohrer, COBOTs oder andere Werkzeuge zu montieren und so die Arbeit schneller, sicherer und einfacher zu machen. Die mitgelieferten Befestigungsteile (M8x1.25-Schrauben und zwei 8-mm-Passstifte) sollten zur Befestigung der individuellen Basen an den MagWings verwendet werden. Die Befestigungspositionen finden Sie in der Maßzeichnung unten. Unser Anwendungsteam unterstützt Sie bei der Dimensionierung für COBOT-Anwendungen, da wir Nutzlast, Reichweite, Montagefläche und Ausrichtung berücksichtigen.

Sie werden als Einzeleinheiten verkauft, für die meisten Anwendungen sind jedoch zwei oder mehr MagWings erforderlich.

Benutzerdefinierte Montageplatten, Bolzen- und Dübelmuster können integriert werden. Kontaktieren Sie Magswitch für weitere Informationen

SPEZIFIKATIONEN

• ¹Bestimmt in einer Laborumgebung auf 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und optimierten Polschuhen. Viele Faktoren tragen zur tatsächlichen Losbrechkraft und sicheren Arbeitslast in jeder Anwendung bei. Konsultieren Sie einen Magswitch-Anwendungstechniker und testen Sie den Magswitch vor der Bereitstellung in jeder Anwendung.
• ²Alle Angaben gelten für Geräte mit montierten Flachpolschuhen.
• ³Die Werte können um +/- 5% variieren.

• ⁴Die oben aufgeführten Maximalkräfte sind keine sicheren Hebekräfte. Konstrukteure müssen bei der Spezifikation von Werkzeugen Sicherheitsfaktoren berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 10:1.
