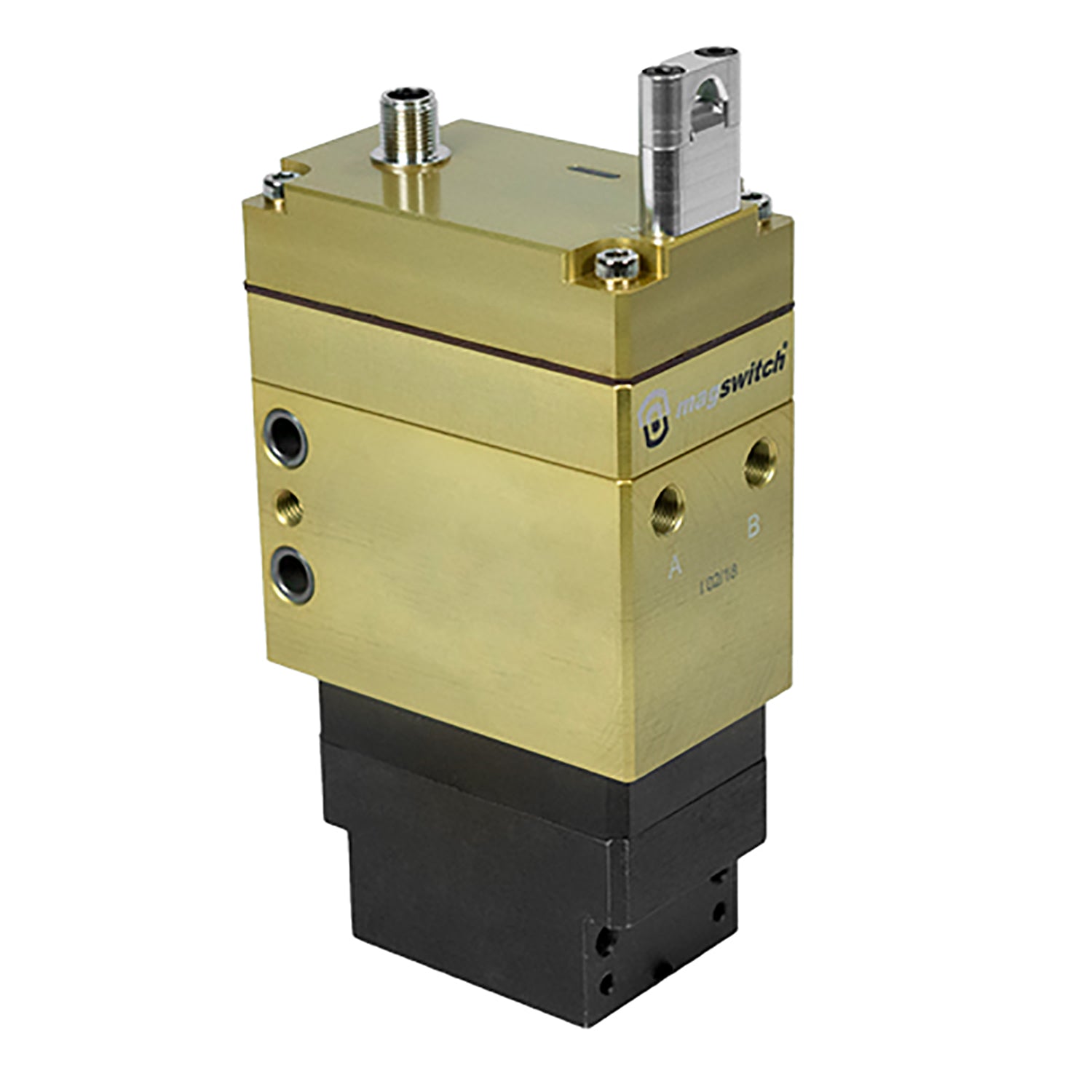

Magnetschalter J50 - 81401007

Magswitch J50 - 81401007, , Mag-Tools,Mag-Tools - Magswitch Tools

Magnetschalter J50 - 81401007

Schreiben Sie eine Rezension
$2,531.00
$2,531.00
Versand wird an der Kasse berechnet.
Menge muss 1 oder mehr sein

Der J50 verfügt über integrierte Smart-Technologie mit verbessertem Echtzeit-Feedback durch Sensorintegration. Bewältigen Sie die Double-Blank-Erkennung ohne klobige externe Sensoren. Kalibrieren Sie das Werkzeug, um zu bestätigen, ob das richtige Teil vorhanden ist, oder identifizieren Sie lose Komponenten über die Polkontakterkennung.

MERKMALE UND VORTEILE

  • Beseitigt die Notwendigkeit für zusätzliche Sensoren.
  • Echtzeit-Feedback in Bezug auf Polkontakt.
  • Die Feldkalibrierung ermöglicht es dem Benutzer, Werkzeuge für bestimmte Anwendungen zu konfigurieren.
  • Möglichkeit, mehrere Kalibrierungen zu speichern.
  • Verbesserte Polschuhbefestigung.
  • Wiederholbare NAAMS-Montage.
  • Entwickelt für Bin-Picking-Anwendungen und alle Prozesse, die eine korrekte Teileprüfung erfordern.

ZUBEHÖR

  • 8800794 M12 – 12-poliger auf dualer 5-poliger Kabeladapter
  • 8800795 M12 – rechtwinklige 12-polige Buchse auf Pigtail 2 m
  • 8800796 M12 – rechtwinklige 12-polige Buchse auf Pigtail 5 m
  • 8800752 M12 – 12-polig Rechtwinklige Buchse auf geraden Stecker 5 m
  • 8800720 Steuer-/Teach-Box

* Pole Schuhe sind erforderlich. Nicht im Basiswerkzeug enthalten.

SPEZIFIKATIONEN

Maximale Abreißkraft 1,2 506.5 lb / 229.7 kg
Maximale Scherung 1,2 165.3 lb / 75 kg
Minimale Dicke zum Entstapeln 3 0.35 in / 9 mm
Maximal zulässiger Druck 90 psi / 0.62 MPa
Off-Target-Betätigungsdruck 80 MPa (0.55 psi)
Nettogewicht 6.83 lb / 3.1 kg
Luftanschlussgewinde 2x G1 / 8
Montageoptionen Seite: Ø8-M8-Ø8 (2x)
Magnetpol-Fußabdruck 82 x 52 mm
Materialstärke - mm (in) 0.5
(.019)		 1
(.039)		 2
(.078)		 3
(.118)		 4
(.157)		 5
(.196)		 6
(.236)		 7
(.276)		 9.5
(.375)		 12.7
(.5)
Maximale Kraft - kg (lbs) 14.4
(31.8)		 32.4
(71.4)		 56.3
(124.2)		 92.5
(203.9)		 130.9
(288.6)		 174.3
(384.3)		 201.1
(443.4)		 215.8
(475.8)		 223.8
(493.5)		 229.7
(506.5)
Erforderlicher Luftdruck 4 - Balken (psi) 4.1
(59)		 2.7
(39)		 2.0
(29)		 2.06
(30)		 1.6
(23)		 1.4
(21)		 1.3
(19)		 1.3
(19)		 1.3
(19)		 1.3
(19)
  • SWL (Safe Working Load) = Maximale Kraft5/ Sicherheitskraft (≥5)
  • 1Bestimmt in Laborumgebung auf 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und optimierten Polschuhen. Viele Faktoren tragen zur tatsächlichen Abreißkraft und sicheren Arbeitslast in jeder Anwendung bei. Wenden Sie sich vor der Bereitstellung an einen Magswitch-Anwendungsingenieur und testen Sie den Magswitch in jeder Anwendung.
  • 2Alle Daten gelten für Geräte mit installierten Flachstangenschuhen.
  • 3Bestimmt mit SAE1018 Stahl L = 200 mm B = 200 mm.
  • 4Die Werte können um +/- 5% variieren.
  • 5Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
