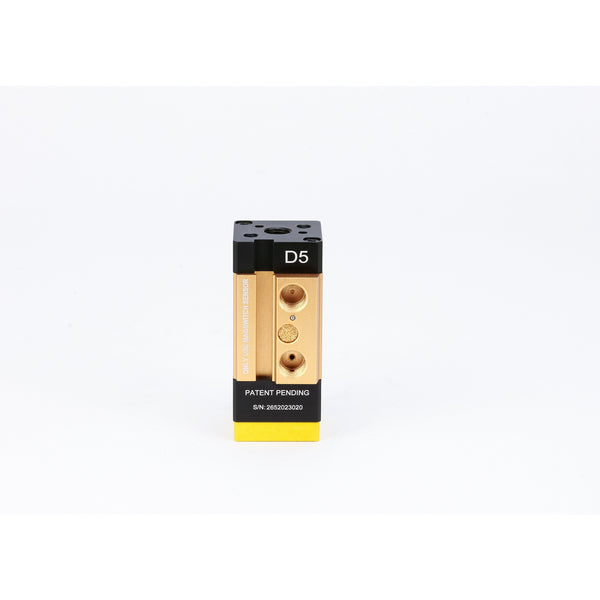

D5 – Magnetisches Greifwerkzeug für Roboter-End-of-Arm-Tooling (EOAT) – 81401540

D5 Robotic End of Arm Tooling (EOAT) Magnetgreifer und Endeffektor – 81401540
D5 Robotic End of Arm Tooling (EOAT) Magnetgreifer und Endeffektor – 81401540
D5 Robotic End of Arm Tooling (EOAT) Magnetgreifer und Endeffektor – 81401540
D5 Robotic End of Arm Tooling (EOAT) Magnetgreifer und Endeffektor – 81401540
D5 Robotic End of Arm Tooling (EOAT) Magnetgreifer und Endeffektor – 81401540

D5 – Magnetisches Greifwerkzeug für Roboter-End-of-Arm-Tooling (EOAT) – 81401540

Schreiben Sie eine Rezension
Regulärer Preis
Ausverkauft
Verkaufspreis
$225.00
Versand wird an der Kasse berechnet.
Menge muss 1 oder mehr sein

Der D5 ist ein pneumatisch betätigtes, magnetisches Greifwerkzeug mit ultraflachem Feld und mehreren Arrays, das speziell für die Materialhandhabung von Dünnblechen (< 2.0 mm) entwickelt wurde. Der D5 ist dort hervorragend geeignet, wo herkömmliche Magnete und EPM-Robotergreifer (Electric Permanent Magnetic, EPM) sowie Saugnäpfe keinen ausreichend starken Halt bieten.

Dieses spannende neue End-of-Arm-Tooling (EOAT) für Industrieroboter eignet sich ideal für leichte Roboter-Automatisierungsprozesse einschließlich Be-/Entladen der Presse, Teil-Entstapelung, Maschinenbedienung, Pick-and-Place, Roboterkommissionierung, oder ergonomische Hebehilfe wo einseitiges Werkstückspannen einen robusten Automatisierungsprozess ermöglicht. Der D5 übertrifft andere Automatisierungslösungen mit Standard-Sensoroptionen, NAAMS-Standardmontage, ausfallsicherer Betrieb und die höchste heute verfügbare Haltekraft pro Quadratzentimeter auf Dünnblech.

MERKMALE

Mit fortschrittlicher NAAMS-MontageschnittstellenDer D5-Magnetgreifer mit ultraflachem Feld steigert die Produktivität und übertrifft Alternativen durch:

  • Branchenbeste Haltekraft pro Quadratmillimeter (3x der nächste Mitbewerber)
  • Entstapelungsmöglichkeiten bei 0.6 mm
  • Geringer Platzbedarf zum Auffinden komplizierter Geometrien
  • Flexible Montagemöglichkeiten
  • Branchenbeste Betätigungszeiten unter 300 ms (schneller als EPM)
  • Ausfallsicherer Betrieb (bei Stromausfall fallen keine Teile herunter)
  • Verfügbare Werkzeug-Ein-/Aus-Erkennung
  • Luftanschlüsse G1/8 nach Industriestandard
  • Kein Energieverbrauch im EIN- oder AUS-Zustand
  • 100 % Einschaltdauer
  • Niedriger Luftdruckbedarf

Wettbewerbsvorteile

  • Verbesserte Haltekraft pro Quadratzentimeter
  • Bietet die höchste Haltekraft auf kleinstem Raum
  • Branchenbeste Entstapelfähigkeit – Ultra-Shallow-Field-Technologie ermöglicht es dem D5, ein einzelnes Blatt mit 0.6 mm Dicke aus einem Stapel Blätter zu heben
  • Einfache End-of-Arm-Designs
  • Magswitch ist ein weltweit führender Anbieter von magnetischen einseitigen Greifern

Industrielle Automatisierungsanwendungen

Kollaborative Robotik

Magnetgreifer Magswitch D5: ideal für leichte Cobot-Produktionsprozesse. Kompaktes Design, 39 N Haltekraft und keine externen beweglichen Teile machen ihn zum ultimativen End-of-Arm-Tool für kollaborative Roboter. Erleben Sie unübertroffene Zuverlässigkeit bei der automatisierten Handhabung von Arbeitsteilen mit der preisgekrönten, patentierten Magswitch-Technologie.

Automobilindustrie

Magnetgreifer Magswitch D5: Perfekt für die Handhabung kleiner Teile an der Automobil-Produktionslinie. Ideal für Scharnierverstärkungshalterungen, Sitztaschen, „Schweinekoteletts“ und „Hähnchenflügel“. Lösen Sie Fertigungsprobleme mit sicherer, zuverlässiger und präziser Montage. Steigern Sie die Effizienz und reduzieren Sie Risiken in Produktionsautomatisierungssystemen der Automobilindustrie mit der besten verfügbaren Magnetgreifertechnologie – der Magswitch-Technologie.

Konsumgüterproduktion

Präzises Handling für diverse Konsumgüterkomponenten: Die Magswitch D5-Serie verbessert die automatisierte Montage. Von Gabeln und Klingen bis hin zu Stiften und Nadeln sorgen unsere Magnetgreifer für Stabilität und Genauigkeit. Verbessern Sie die Produktqualitätskontrolle und optimieren Sie Fertigungsprozesse mit hohem Volumen mit der fortschrittlichen Automatisierungstechnologie von Magswitch.

Steigern Sie die Effizienz der Roboterautomatisierung und verbessern Sie die Produktivität mit den pneumatischen Magnetgreifern Magswitch D5 – der ultimativen Lösung für automatisierte Pick-and-Place-Aufgaben.

Werkzeug- und Sensor-Bundle-Kit verfügbar:

Magswitch D5 mit Sensor-Kit (Sensor installiert)

88001581

Verfügbare Standard-Kits:

D5/D12 Reibbelagsatz (im Lieferumfang enthalten und vorinstalliert)

88001560

D5/D12 Gummiband-Kit (im Paket enthalten)

88001558

D5/D12-Sensor-Kit (separat erhältlich)

88001580

D5/D12 28.5 mm Kugelmontagesatz (separat erhältlich)

88001562

Note: Magswitch D5 (81401540) wird NICHT mit einem Sensor-Kit (88001580) geliefert. 88001581 ist das Bundle-Kit von D5 mit installiertem Sensor-Kit.

SPEZIFIKATIONEN

Maximale Losbrechkraft (ohne Reibbelag) 1

39 N

Maximale Losbrechkraft (mit Reibbelag) 1

37 N

Maximale Scherkraft (ohne Reibbelag) 1

18 N

Maximale Scherkraft (mit Reibbelag) 1

25 N

Dicke für De-Stack2

0.024 in

0.6mm

Maximal zulässiger Druck

145 psi

10.0 Bar

Auf Zielbetätigungsdruck (vollständige Sättigung)

30 psi

2.1 Bar

Luftanschlussgewinde

2x G1/8 (1/8 BSP)

Nettogewicht

0.4 g

0.2 kg

Individueller Magnetpol-Footprint

0.91 "x 0.91"

23mm x 23mm



Montageoptionen

3x Side: Ø3-M4-Ø3-M4

1x Oben (Mitte): G1/8 1x Oben: Ø3-M5-Ø3-M5





Materialstärke – mm (Zoll)

0.5

1.0

2.0

3.0

(0.020)

(0.039)

(0.079)

(0.118)

Maximale Kraft 1 Ohne Reibbelag – Newton (N)

24

38

39

39

Maximale Kraft 1 Mit Reibbelag – Newton (N)

21

34

37

37

Erforderlicher Luftdruck 3 Ohne Reibbelag – Bar (psi)

2.1

2.1

(30)

2.1

(30)

2.1

(30)

(30)

Erforderlicher Luftdruck 3 Mit Reibbelag – Bar (psi)

2.1

2.1

(30)

2.1

(30)

2.1

(30)

(30)


  • 1 Bestimmt in Laborumgebung auf 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und optimierten Polschuhen. Viele Faktoren tragen zur tatsächlichen Abreißkraft und sicheren Arbeitslast in jeder Anwendung bei. Wenden Sie sich vor der Bereitstellung an einen Magswitch-Anwendungsingenieur und testen Sie den Magswitch in jeder Anwendung.

  • 2 Getestet und bestimmt mit zwei SAE1018-Stahlblechen, L = 200 mm, B = 200 mm, Dicke = 1.5 mm.
  • 3 Die Werte können um +/- 5% variieren.
  • 4 Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
