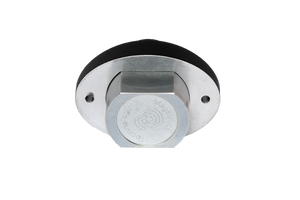

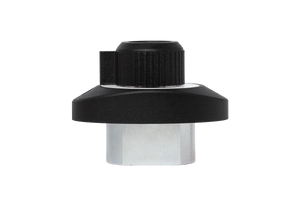

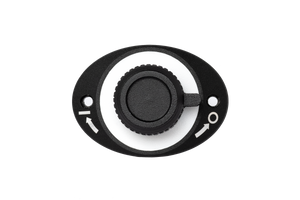

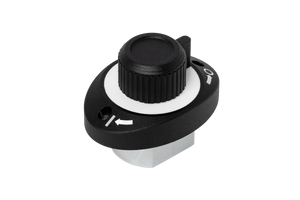

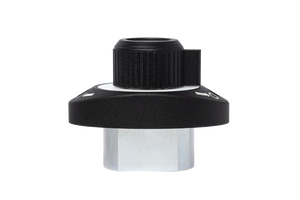

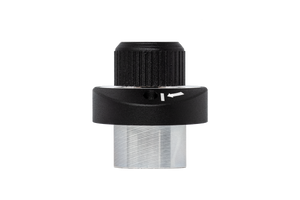

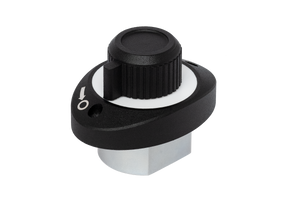

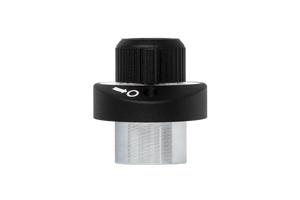

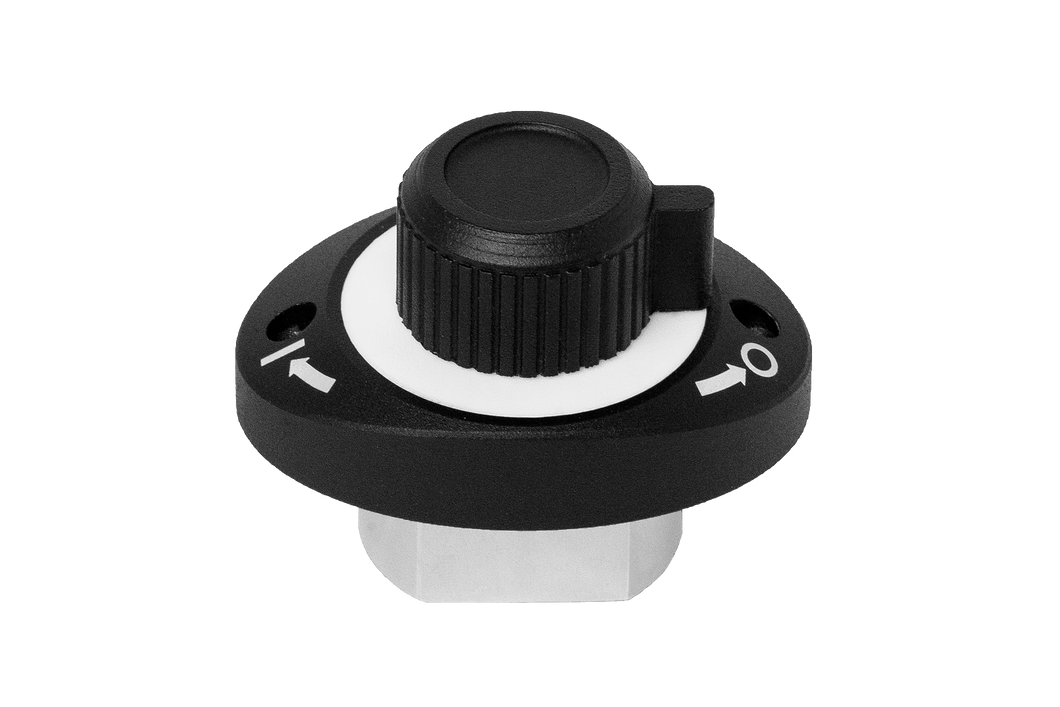

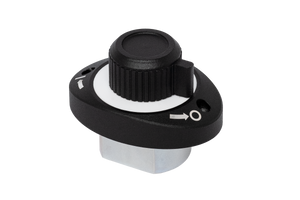

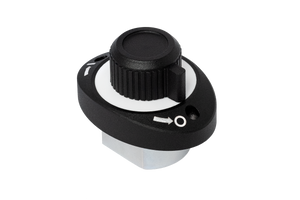

Black Label MagJig 185 Magnetische Vorrichtung - 81101459
Der Magswitch Black Label MagJig 185 magnetische Vorrichtung hat ein schlankes, konturiertes Aussehen und ist daher ideal für Anwendungen, bei denen ein hochwertiges Erscheinungsbild wichtig ist, wie z. B. für repräsentatives Werkbankzubehör, hochwertige Schrankverschlüsse und Studiomöbelkomponenten. Das Spannvorrichtung Die Größe der Magnetbasis ist dieselbe wie bei unserem Standard-MagJig 150, sodass unser 40-mm-Forstnerbohrer weiterhin zum Versenken der Basis verwendet werden kann. Wir haben jedoch unsere beste proprietäre Magnetformel verwendet, um die Haltekraft auf gewaltige 140 Pfund zu erhöhen.
MERKMALE UND VORTEILE
- Das Magnetfeld wird mechanisch vollständig ein- und ausgeschaltet.
- Verwendet keine Stromquelle.
- Magnet bleibt sauber.
- Hält flache und runde Oberflächen aus Stahl.
- 3/4 "Abstandhalter für Unterputzmontage.
- Entworfen mit Schraubenlöchern, um mehr Sicherheit in einer Befestigung hinzuzufügen.
- Hervorragend geeignet für Holzbearbeitung, Schweißen und Fertigung.
SPEZIFIKATIONEN
|
Maximale Abreißkraft 1 |
140 kg |
63.6 kg |
|
Maximale Scherung 2 |
44.09 kg |
20 kg |
|
Nettogewicht |
0.75 kg |
0.34 kg |
|
Volle Sättigungsdicke |
0.16 in |
4mm |
|
Gesamthöhe |
2.11 in |
53.6mm |
|
Gesamtlänge |
2.76 in |
70mm |
|
Magnetpol-Fußabdruck |
1.57 in x 1.22 in |
40 mm x 31 mm |
| Materialstärke - mm (Zoll) |
0.5 (0.02) |
1.0 (0.04) |
2.0 (0.08) |
3.0 (0.12) |
4.0 (0.16) |
| Maximale Kraft – kg (lbs) 1,2 |
9.1 (20.01) |
27.0 (59.5) |
51.2 (113.0) |
63.4 (139.8) |
63.6 (140.2) |
1 Bestimmt in Laborumgebung auf 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll. Viele Faktoren tragen zur tatsächlichen Losbrechkraft und sicheren Arbeitslast in jeder Anwendung bei. Konsultieren Sie einen Magswitch-Anwendungstechniker und testen Sie den Magswitch vor der Bereitstellung in jeder Anwendung.
2 Getestet und bestimmt mit zwei SAE1018-Stahlblechen, L = 200 mm, B = 200 mm, Dicke = 4 mm.
3 Die Werte können um +/- 5% variieren.
4 Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
