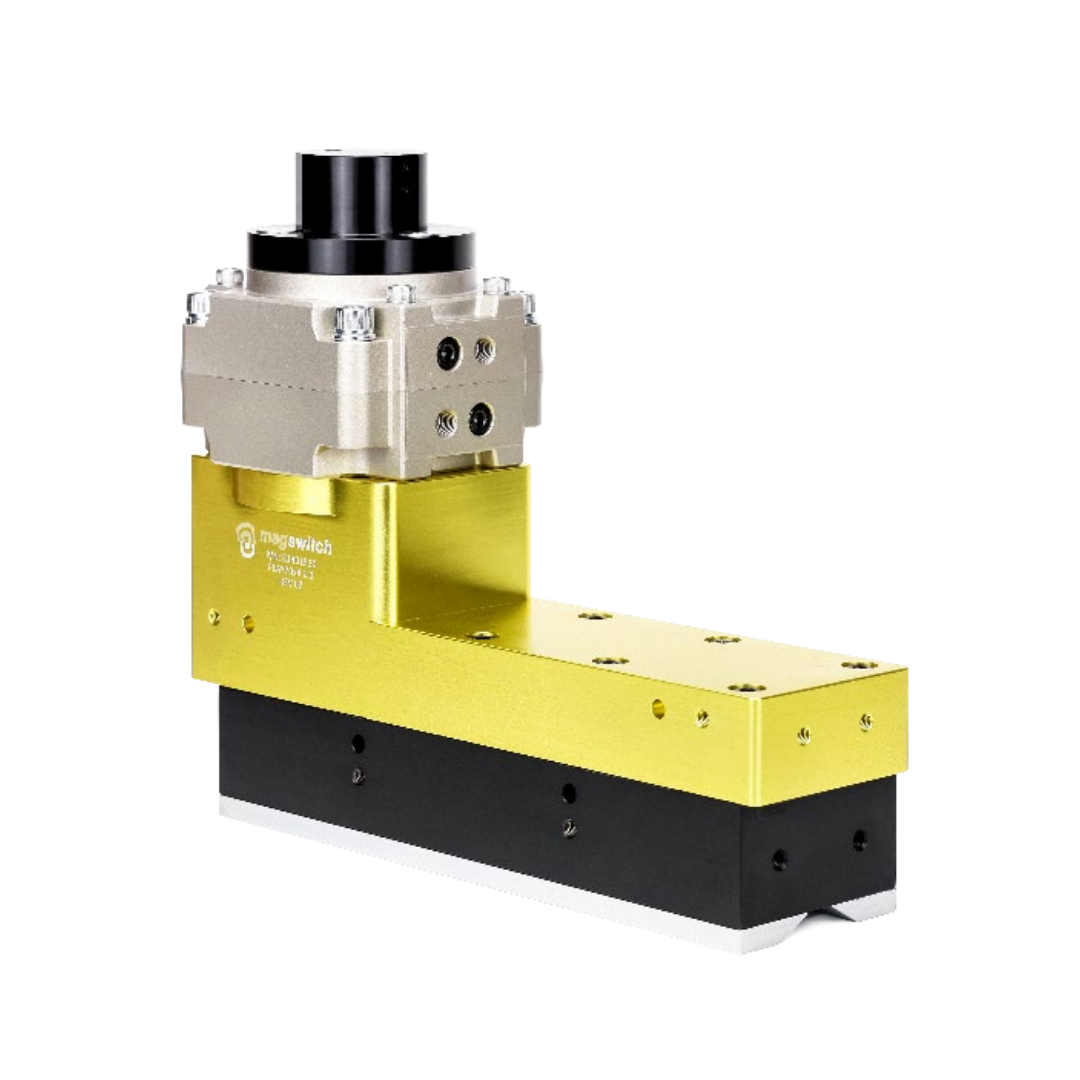

PLAY70X4 2.0 SH - 81401736
Die Magnetgreifer der Magswitch 2.0 LAY-Serie für die Roboterautomatisierung nutzen linear angeordnete Magnete, um die Tiefe und den Wirkungsbereich des Magnetfelds zu vergrößern. Die Magnete der Serie PLAY 70x4 2.0 SH eignen sich zusätzlich für die Handhabung von Hochtemperaturteilen. Die größere Auflagefläche der Magnetanordnung sorgt für Stabilität bei großen Endeffektoren und Werkstücken. Dank der Möglichkeit, kundenspezifische Polschuhe anzubringen, können die LAY-Magnete für eine Vielzahl von Werkstückprofilen verwendet werden. Die Werkzeuge der Serie PLAY 70x4 2.0 SH sind robust und die ideale Lösung für die Materialhandhabung von Rohren, Profilen, Stahlblechen und Winkeleisen.
*Für den Betrieb werden Stangenschuhe benötigt, diese sind im Lieferumfang enthalten.
WARNUNG!
Nur bei Kontakt mit eisenhaltigen Zielobjekten verwenden
SPEZIFIKATIONEN
| Maximale Abreißkraft 1,2,4 | 17366 N |
| Maximale Scherung 1,2,4 | 4218 N |
| Minimale Dicke zum Entstapeln 3 | 0.500 in / 12.7 mm |
| Gesamthöhe (max.) | 11.8 in / 300.5 mm |
| Gesamtlänge | 14.4 in / 366.0 mm |
| Gesamtbreite | 4.9 in / 125.0 mm |
| Nettogewicht | 56.22 lb / 25.5 kg |
| Luftanschlussgewinde | RC 1 / 4 |
| Maximale Anwendungstemperatur | 302 ° C (150 ° F) |
| Magnetpol-Fußabdruck | 3.8 x 13.2 Zoll / 97.6 x 336 mm |
| Maximal zulässiger Druck | 145 MPa (1.00 psi) |
Maximale Kraft
| Materialstärke - mm (in) | 1.5 (0.059) |
1.9 (0.075) |
2.7 (0.106) |
3 (0.118) |
3.5 (0.138) |
4.76 (0.187) |
6.35 (0.250) |
9.53 (0.375) |
12.7 (0.500) |
19.05 (0.750) |
50 (1.969) |
| Maximale Kraft 5 - N | 1622 | 1915 | 3302 | 3505 | 4295 | 7190 | 8808 | 14501 | 15438 | 16944 | 17366 |
| Erforderlicher Luftdruck – bar (psi) | 4.5 (65) |
4.1 (60) |
3.9 (56) |
3.6 (52) |
3.1 (45) |
2.8 (40) |
2.6 (38) |
2.4 (35) |
2.2 (32) |
2.2 (32) |
2.2 (32) |
- SWL (Safe Working Load) = Maximale Kraft5 / Sicherheitsfaktor (≥ 5)
- 1 Die Ermittlung erfolgte im Labor an 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll. Zahlreiche Faktoren beeinflussen die tatsächliche Auslösekraft und die sichere Arbeitslast in der jeweiligen Anwendung. Wenden Sie sich an einen Anwendungstechniker von Magswitch und testen Sie den Magswitch vor dem Einsatz in der jeweiligen Anwendung.
- 2 Alle Daten beziehen sich auf das Standardwerkzeug.
- 3 Bestimmt mit SAE1018 Stahl L = 200 mm B = 200 mm.
- 4 Die Werte können um +/- 5% variieren.
- 5 Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
Standard-Kits erhältlich
| Produkt-SKU | Produktbeschreibung* |
|---|---|
| 88002154 | PSK, PLAY70X4 2.0, STANDARD, HOHE HITZE, NICKEL (im Lieferumfang enthalten) |
