PLAY50X3 2.0 SH - 81401738

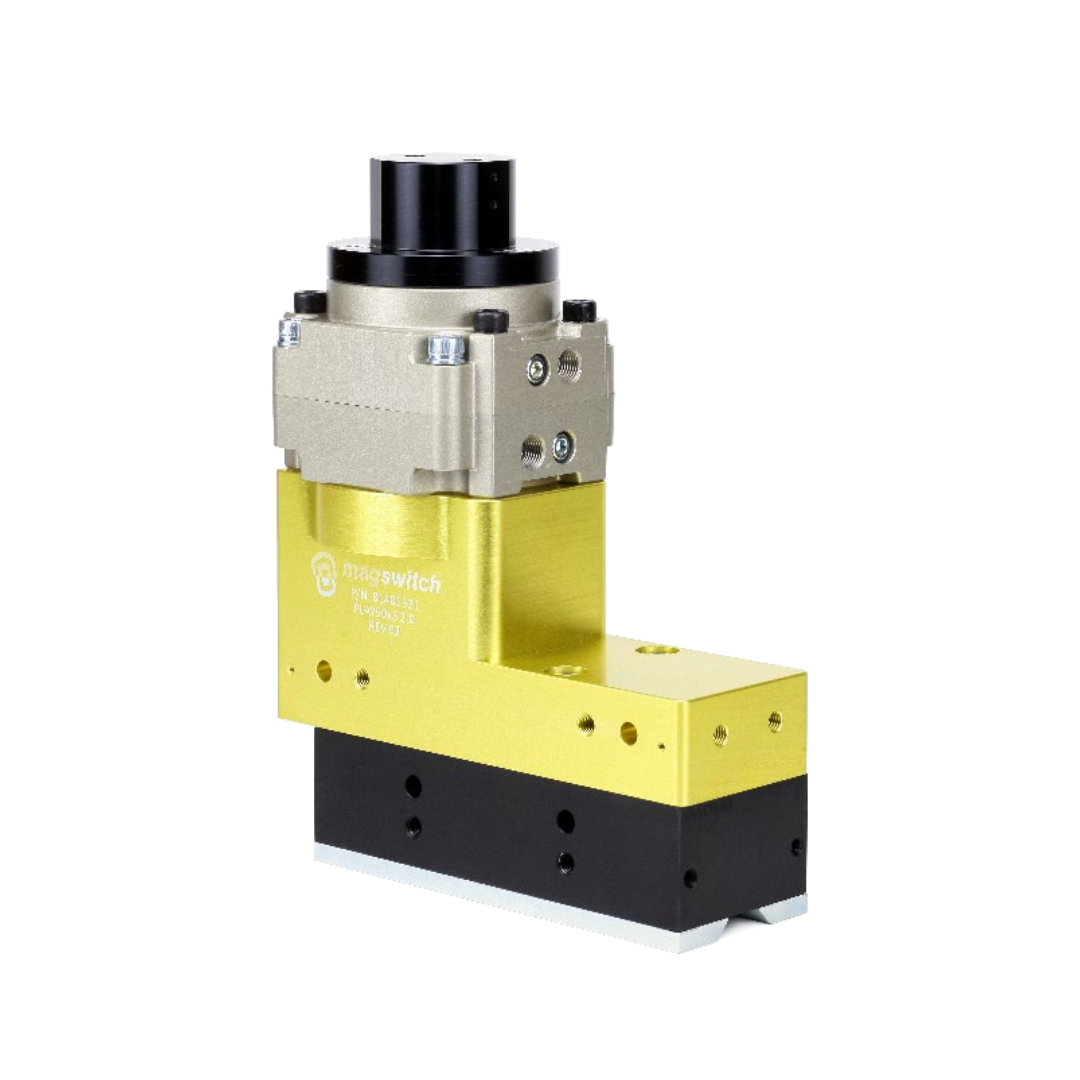

Die Magnetgreifer der Magswitch 2.0 LAY-Serie für die Roboterautomatisierung nutzen linear angeordnete Magnete, um die Tiefe und den Wirkungsbereich des Magnetfelds zu vergrößern. Der Magnetgreifer PLAY 50x3 SH ermöglicht zusätzlich die Handhabung von Hochtemperaturteilen. Die große Auflagefläche der Magnetanordnung sorgt für Stabilität beim Handling langer Teile oder großer Baugruppen. Spezielle Polschuhe können hinzugefügt werden, um eine optimale Haltekraft für Teile mit unebenen oder unregelmäßigen Oberflächen zu gewährleisten. Der Hochtemperaturmagnet PLAY 50x3 2.0 SH eignet sich hervorragend für die Handhabung von Rohren, Rohlingen, Achsen, Schienen und großen Gussteilen.
*Für den Betrieb werden Stangenschuhe benötigt, diese sind im Lieferumfang enthalten.
WARNUNG!
Nur bei Kontakt mit eisenhaltigen Zielobjekten verwenden
SPEZIFIKATIONEN
| Maximale Abreißkraft 1,2,4 | 6722 N |
| Maximale Scherung 1,2,4 | 1716 N |
| Minimale Dicke zum Entstapeln 3 | 0.5 in / 12.7 mm |
| Gesamthöhe (max.) | 10.0 in / 254.8 mm |
| Gesamtlänge | 8.1 in / 205.9 mm |
| Gesamtbreite | 3.9 in / 98.3 mm |
| Nettogewicht | 19.84 lbs / 9.0 kg |
| Luftanschlussgewinde | 1/4 Rc |
| Maximale Anwendungstemperatur | 302 °F / 150 °C |
| Magnetpol-Fußabdruck | 2.8 x 7.17 Zoll / 71.1 x 182.0 mm |
| Maximal zulässiger Druck | 145 MPa (1.00 psi) |
Maximale Kraft
| Materialstärke - mm (in) | 1.5 (0.059) |
1.9 (0.075) |
2.7 (0.106) |
3 (0.118) |
3.5 (0.138) |
4.76 (0.187) |
6.35 (0.250) |
9.53 (0.375) |
12.7 (0.500) |
19.05 (0.750) |
50 (1.969) |
| Maximale Kraft 5 (N) | 1017 | 1393 | 1796 | 2006 | 2336 | 3470 | 4731 | 6116 | 6416 | 6720 | 6722 |
| Erforderlicher Luftdruck – bar (psi) | 3.1 (45) |
2.8 (40) |
2.6 (38) |
2.4 (35) |
2.4 (35) |
2.1 (30) |
2.1 (30) |
1.9 (28) |
1.9 (28) |
1.7 (25) |
1.7 (25) |
- SWL (Safe Working Load) = Maximale Kraft5 / Sicherheitsfaktor (≥ 5)
- 1 Die Ermittlung erfolgte im Labor an 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll. Zahlreiche Faktoren beeinflussen die tatsächliche Auslösekraft und die sichere Arbeitslast in der jeweiligen Anwendung. Wenden Sie sich an einen Anwendungstechniker von Magswitch und testen Sie den Magswitch vor dem Einsatz in der jeweiligen Anwendung.
- 2 Alle Daten beziehen sich auf das Standardwerkzeug.
- 3 Bestimmt mit SAE1018 Stahl L = 200 mm B = 200 mm.
- 4 Die Werte können um +/- 5% variieren.
- 5 Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
