PLAY50X2 2.0 SH - 81401734

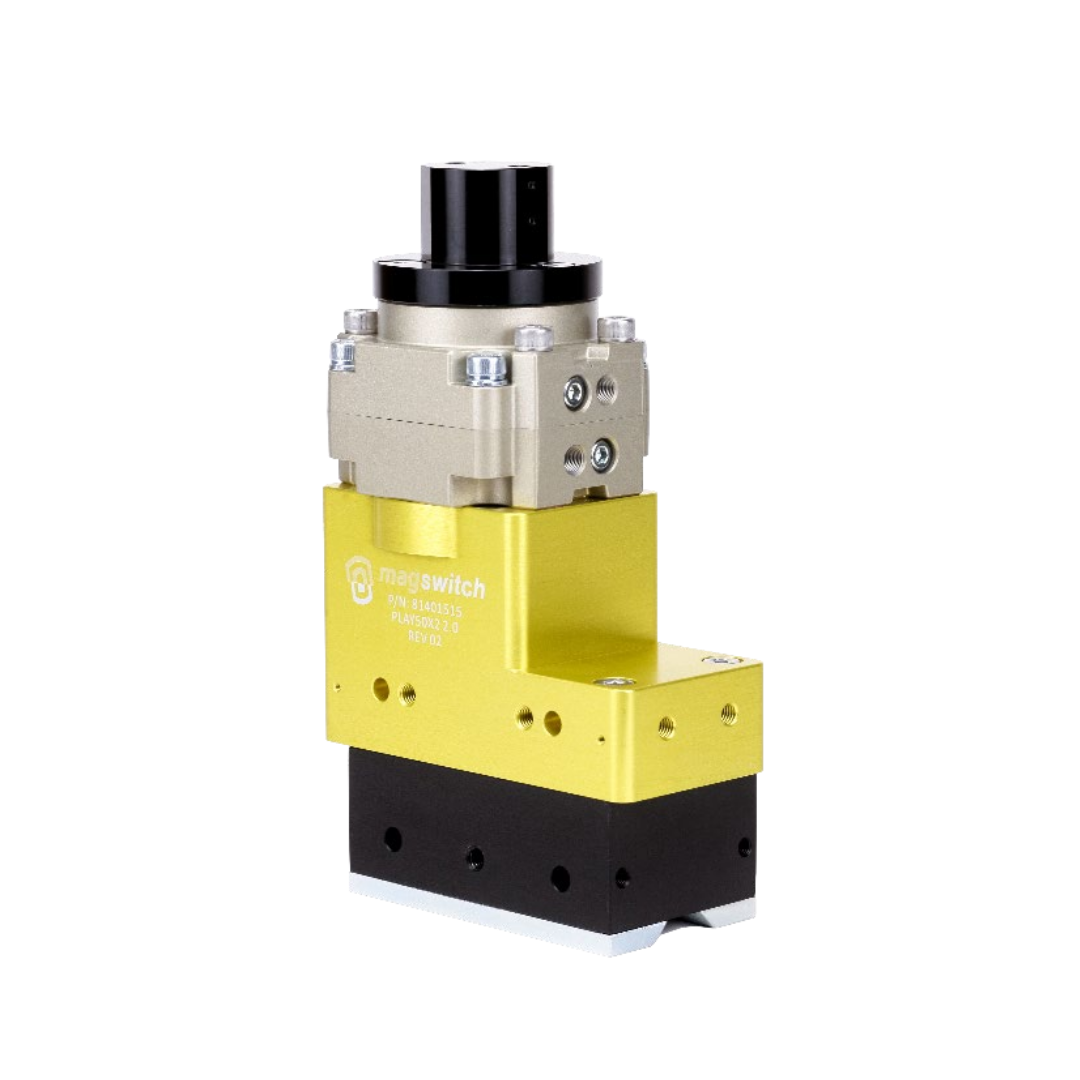

Die Magnetgreifer der Serie Magswitch 2.0 LAY für die Roboterautomatisierung nutzen linear angeordnete Magnete, um die Tiefe und den Wirkungsbereich des Magnetfelds zu vergrößern. Der Magnetgreifer PLAY 50x2 SH ermöglicht zusätzlich die Handhabung von Hochtemperaturteilen. Die große Auflagefläche der Magnetanordnung sorgt für Stabilität beim Handling großer Teile. Kundenspezifische Polschuhe können hinzugefügt werden, um eine optimale Haltekraft für Teile mit unebenen oder unregelmäßigen Oberflächen zu gewährleisten. Der Magnet PLAY 50x2 2.0 SH vereint die Kraft zweier Magnete in einer Baugruppe mit der Haltekraft für die Handhabung von Hochtemperaturrohren, Schienen, Blöcken und Gussteilen oder Schweißkonstruktionen.
*Für den Betrieb werden Stangenschuhe benötigt, diese sind im Lieferumfang enthalten.
WARNUNG!
Nur bei Kontakt mit eisenhaltigen Zielobjekten verwenden
SPEZIFIKATIONEN
| Maximale Abreißkraft 1,2,4 | 4614 N |
| Maximale Scherung 1,2,4 | 1128 N |
| Minimale Dicke zum Entstapeln 3 | 0.500 in / 12.7 mm |
| Gesamthöhe (max.) | 11.8 in / 300.5 mm |
| Gesamtlänge | 11.2 in / 285.6 mm |
| Gesamtbreite | 4.9 in / 125.0 mm |
| Nettogewicht | 14.33 lbs / 6.5 kg |
| Luftanschlussgewinde | 1/4 Rc |
| Maximale Anwendungstemperatur | 302 °F / 150 °C |
| Magnetpol-Fußabdruck | 3.8 x 10.0 Zoll / 97.6 x 255 mm |
| Maximal zulässiger Druck | 145 MPa (1.00 psi) |
Maximale Kraft
| Materialstärke - mm (in) | 1 (0.039) |
2 (0.079) |
3 (0.118) |
4 (0.157) |
5 (0.197) |
6 (0.236) |
7 (0.276) |
9.53 (0.375) |
12.7 (0.500) |
19.05 (0.750) |
50 (1.969) |
| Maximale Kraft 5 (N) | 465 | 838 | 1345 | 1756 | 2537 | 3071 | 3392 | 4007 | 4311 | 4614 | 4614 |
| Erforderlicher Luftdruck – bar (psi) | 2.8 (40) |
2.4 (35) |
2.2 (32) |
2.1 (30) |
1.9 (27) |
1.7 (24) |
1.5 (22) |
1.4 (20) |
1.4 (20) |
1.4 (20) |
1.4 (20) |
- SWL (Safe Working Load) = Maximale Kraft5 / Sicherheitsfaktor (≥ 5)
- 1 Die Ermittlung erfolgte im Labor an 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll. Zahlreiche Faktoren beeinflussen die tatsächliche Auslösekraft und die sichere Arbeitslast in der jeweiligen Anwendung. Wenden Sie sich an einen Anwendungstechniker von Magswitch und testen Sie den Magswitch vor dem Einsatz in der jeweiligen Anwendung.
- 2 Alle Daten beziehen sich auf das Standardwerkzeug.
- 3 Bestimmt mit SAE1018 Stahl L = 200 mm B = 200 mm.
- 4 Die Werte können um +/- 5% variieren.
- 5 Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.
Standard-Kits erhältlich
| Produkt-SKU | Produktbeschreibung* |
|---|---|
| 88002149 | PSK, PLAY50X2 2.0, STANDARD, HOHE HITZE, NICKEL |
Downloads
PLAY50X2 2.0 SH - 81401734 Downloads
Magswitch-Downloads:
- Automatisierungskatalog
- MAC-Gründungserklärung - Montageanleitung ( Englisch | Spanisch | Deutsch | Französisch)
